Kính hiển vi luyện kim quang học bán sắc màu Vật kính 400x Đầu ba mắt

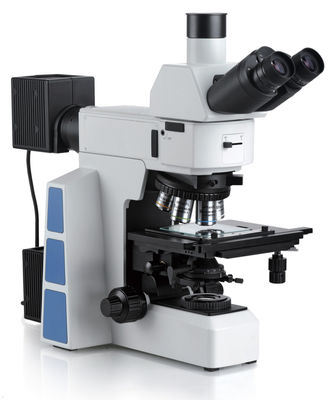

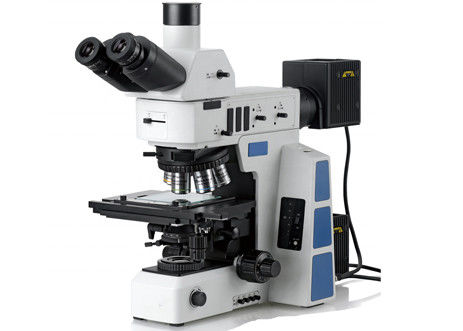

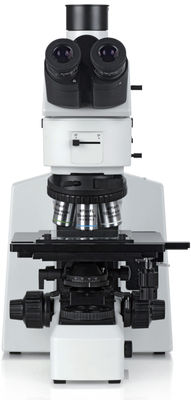

Kính hiển vi luyện kim di động ba mắt phân cực 400X để phân tích nguyên tố

Kính hiển vi luyện kim di động ba mắt phân cực M10103 400X để phân tích nguyên tốKim loại chủ yếu đề cập đến nhánh khoa học vật liệu sử dụng kính hiển vi quang học (kim loại) và kính hiển vi soi nổi để phân tích, nghiên cứu và mô tả cấu trúc vi mô, cấu trúc năng lượng thấp và cấu trúc đứt gãy của vật liệu.Nó bao gồm cả hình ảnh và phân tích định tính cấu trúc vi mô của vật liệu.Đặc tính định lượng cũng bao gồm các phương pháp lấy mẫu và chuẩn bị mẫu cần thiết.Nó chủ yếu phản ánh và đặc trưng cho pha và cấu trúc của vật liệu, các hạt tinh thể (bao gồm cả các tiểu tinh thể có thể), số lượng, hình thái, kích thước, sự phân bố, định hướng và sự sắp xếp không gian của các tạp chất phi kim loại và thậm chí một số khuyết tật tinh thể (chẳng hạn như trật khớp).

Đặc trưng:

- Áp dụng hệ thống quang học tăng cường độ tương phản và hiệu chỉnh màu kép vô cực (ICCS) tốt nhất thế giới để cung cấp cho người dùng những hình ảnh sắc nét nhất.

- Sử dụng 5 loại phần trên, 3 loại phần dưới và kết hợp hai cột, nó có thể được kết hợp tùy ý và linh hoạt theo yêu cầu phát hiện vật liệu và chi phí kinh tế của bạn, có thể thực hiện phân tích vật liệu trong suốt, vật liệu mờ đục và vật liệu huỳnh quang.Đồng thời, nó có không gian nâng cấp mạnh mẽ để đảm bảo các yêu cầu thử nghiệm trong tương lai của bạn.

- Chiều cao mô hình lớn nhất trong ngành có thể đạt tới 380 mm, mang đến cho bạn không gian vận hành đặc biệt.

- Tính linh hoạt gần gũi với người dùng, không cần nhân viên chuyên nghiệp nâng cấp các bộ phận của thiết bị và người dùng có thể tự mình hoàn thành thao tác.

Lưu ý: ● có nghĩa là tiêu chuẩn, ○ có nghĩa là tùy chọn

Tuân thủ triết lý khám phá liên tục & tự vượt qua, kính hiển vi luyện kim M10103 mới dành cho nghiên cứu với một số thiết kế tiên phong về ngoại hình và chức năng, được ra đời để cung cấp giải pháp phát hiện hoàn hảo và phát triển một mô hình mới trong lĩnh vực công nghiệp.

Đầu xem với tỷ lệ chia nhiều lần

Đầu xem M10103 được thiết kế với nhiều tùy chọn chia tỷ lệ.Với hệ thống hình ảnh chùm rộng, có sẵn trường nhìn siêu rộng 26,5mm.Đầu ba mắt với hình ảnh dựng đứng, tỷ lệ chia Hai mắt:Ba mắt= 100:0 hoặc 0:100.Hướng di chuyển của các mẫu giống như quan sát.Đầu ba mắt với hình ảnh đảo ngược, tỷ lệ chia hai mắt: Trinocular=100:0 hoặc 20:80 hoặc 0:100.Ngoại trừ việc tập trung 100% ánh sáng vào ống thị kính hoặc ống máy ảnh, còn có một tùy chọn khác với 20% ánh sáng đến ống thị kính và 80% cho ống máy ảnh, để có thể đồng thời quan sát thị kính và xuất hình ảnh.

hệ thống phân cực

Bộ phân cực và máy phân tích trong hệ thống phân cực góp phần loại bỏ ánh sáng lạc trong quá trình phát hiện chất bán dẫn và PCB, có thể đạt được hình ảnh với chi tiết rõ ràng.Có tùy chọn máy phân tích cố định và máy phân tích xoay.Có thể quan sát mẫu ở các góc phân cực khác nhau với 360^.máy phân tích xoay.Ngoài ra, hệ thống phân cực này có thể được nâng cấp lên hệ thống tương phản nhiễu vi sai Nomarski sau khi lắp đặt một phụ tùng DIC mới được phát triển.

Hệ thống tương phản nhiễu vi sai Nomarski

Độ nhám nhỏ trên bề mặt không thể tìm thấy trong trường sáng, có thể được phát hiện bằng cách sử dụng tệp đính kèm U-DICR để tạo nền có độ tương phản cao.Nó được sử dụng rộng rãi để kiểm tra hạt dẫn điện của LCD, vết xước bề mặt của đĩa chính xác.

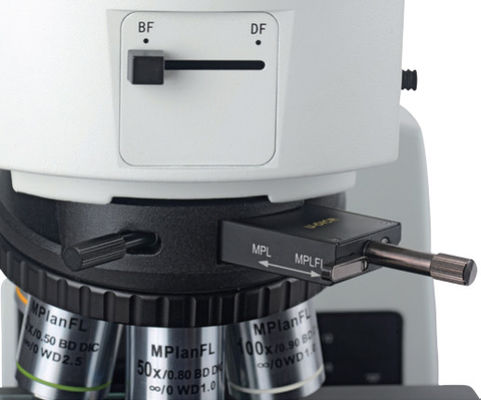

Liên kết giữa bộ lọc mật độ trung tính và công tắc cho BF & DF

Cần gạt phía trước đèn chiếu sáng được sử dụng để chuyển đổi giữa trường sáng và trường tối, và nó đi kèm với bộ lọc mật độ trung tính (ND50).Khi bạn chuyển từ DF sang BF, bộ lọc ND50 tích hợp sẽ đóng vai trò phân rã cường độ ánh sáng, khoa học hơn và thoải mái hơn.

mũi tùy chọn

Góc bao gồm giữa trục quang học và trục xoay của nhiều đầu dò mũi giảm xuống 15°.Nó rất hữu ích để cải thiện độ chính xác của định tâm và lấy nét.Bảy mục tiêu tối đa có thể được lắp ráp cùng một lúc.Có thể đạt được độ phóng đại liên tục và hợp lý từ thấp đến cao.

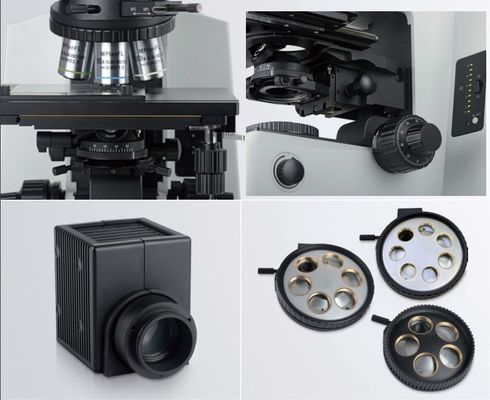

Thiết kế gọn nhẹ

■ Cường độ có thể được điều chỉnh linh hoạt bằng thiết bị điều chỉnh độ sáng nằm ở bên phải khung hình.Sự thay đổi điện áp tất cả các màn hình kỹ thuật số.Điều chỉnh cường độ và lấy nét đồng trục, cải thiện hiệu quả công việc.

■ Có thể chuyển chế độ chiếu sáng phản xạ hoặc truyền qua bằng nút trên màn hình làm mờ kỹ thuật số.Sử dụng nút RE-SET để giữ cường độ ánh sáng ở khoảng 8V (với dấu camera trên màn hình mờ), đây là điện áp tối ưu cho chụp ảnh hiển vi.

■ Bốn giá đỡ bộ lọc tích hợp với ba bộ lọc tiêu chuẩn, một giá đỡ trống cho bộ lọc tùy chọn.Có thể di chuyển tất cả các bộ lọc ra khỏi đường dẫn quang học bằng cách kéo cần gạt ra.

■ Hệ thống lấy nét đồng trục vị trí thấp với điều chỉnh độ căng, phạm vi thô là 25mm và độ chính xác tinh là 0,001mm.Chiều cao của một mẫu nhỏ, chẳng hạn như bóng hàn, có thể đo được.

Giai đoạn với điều chỉnh trên tay phải

Bàn đạp cơ hai lớp 4 inch, có thiết bị khóa để hạn chế chuyển động của trục Y.Nó được sử dụng rộng rãi trong phát hiện ngang để tránh bỏ sót.Có thể gắn tấm kính để truyền ánh sáng.

Đèn chiếu sáng truyền qua và phản xạ

Nhà đèn 12V 100W tuổi thọ cao với bóng halogen, cho ánh sáng đều và sáng.Bộ tụ tiêu sắc kiểu xoay mới (NA0.9) tối ưu hóa hiệu suất chiếu sáng của Kohler ở độ phóng đại thấp hơn và hiệu chỉnh quang sai màu và cầu.

Mục tiêu luyện kim bán màu LWD chuyên nghiệp

■ Vật kính BD được thiết kế cho mọi mục đích, có sẵn cho quan sát trường sáng/trường tối/phân cực/DIC.Với nhiều ánh sáng đi qua, hiệu quả kiểm tra mẫu được cải thiện.

■ Sử dụng thấu kính có độ truyền sáng cao và công nghệ phủ tiên tiến, nó khôi phục lại màu sắc tự nhiên của mẫu.

■ Vỏ nhôm giúp giảm trọng lượng, ngăn ngừa ô nhiễm và cũng cải thiện khả năng kiểm soát của ống nghe mũi.

■ Thiết kế bán sắc cải thiện độ tương phản và độ nét của hình ảnh.

■ Khoảng cách làm việc dài đáp ứng nhu cầu dò tìm chuyên nghiệp, được ứng dụng rộng rãi trong mọi lĩnh vực công nghiệp.

■ Những vật kính này cũng có thể được sử dụng trong quan sát huỳnh quang.

■ Tùy chọn mục tiêu trường sáng LWD chuyên nghiệp.

Thị kính sơ đồ trường siêu rộng điểm mắt cao

■ Thị kính M10103 vượt qua trường nhìn thông thường 22mm, đạt tới 25mm và 26,5mm, trường nhìn mượt mà và rộng hơn rất nhiều, rất hữu ích để cải thiện hiệu quả công việc.

■ Chốt định vị trên thị kính chèn vào ống thị kính, cố định thị kính để dễ dàng lấy nét.Phạm vi diopter có thể điều chỉnh lớn hơn từ -8 đến +5, đáp ứng nhiều nhu cầu hơn của những người dùng khác nhau.

■ Cốc thị kính có thể lật lên để tránh ánh sáng đi lạc bên ngoài.Người đeo kính nên úp cốc xuống để bảo vệ cả kính đeo và thị kính.

M10103 khả dụng cho nhiều quan sát, chẳng hạn như trường sáng, trường tối (chỉ ánh sáng phản chiếu), phân cực, DIC (chỉ ánh sáng phản chiếu).

Kích thước kính hiển vi luyện kim quang học M10103 (mm)

Sơ đồ bố cục chung của kính hiển vi luyện kim sê-ri M10103
