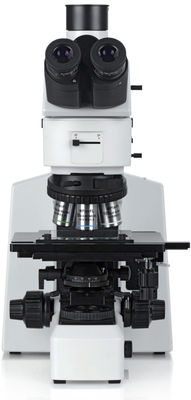

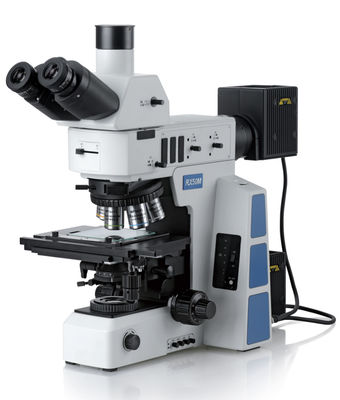

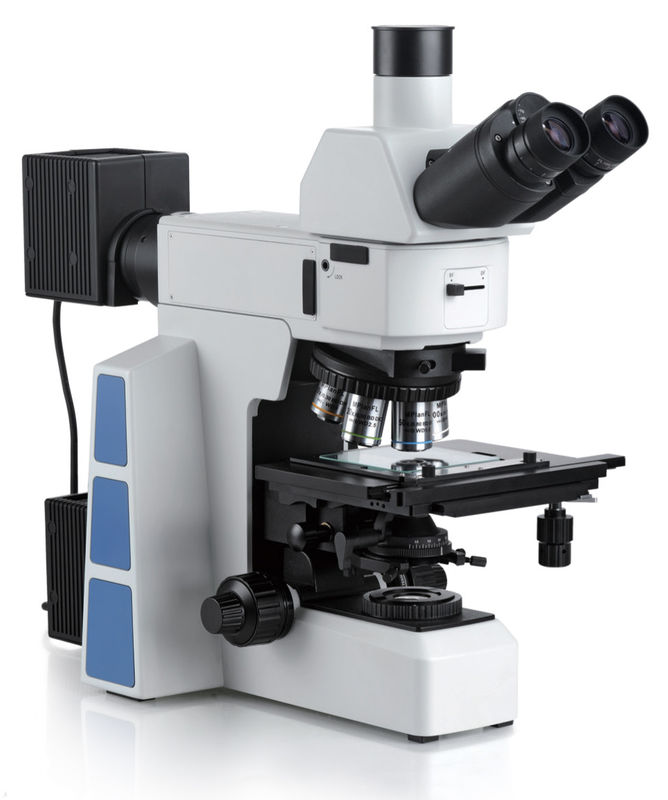

Kính hiển vi trường tối ba mắt Máy ảnh quang học 50X Vật kính DIC Luyện kim

Trường tối vô cực Trinocular Phòng thí nghiệm luyện kim DIC Kính hiển vi quang học công nghiệp có camera

M10103 Trường tối vô cực Trinocular Phòng thí nghiệm luyện kim DIC Kính hiển vi quang học công nghiệp có cameraKim loại học chủ yếu đề cập đến ngành khoa học vật liệu sử dụng kính hiển vi quang học (kim loại học) và kính hiển vi soi nổi để phân tích, nghiên cứu và mô tả đặc điểm cấu trúc vi mô, cấu trúc công suất thấp và cấu trúc đứt gãy của vật liệu.Nó bao gồm cả phân tích hình ảnh và định tính về cấu trúc vi mô của vật liệu.Việc xác định đặc tính định lượng cũng bao gồm các phương pháp chuẩn bị mẫu và lấy mẫu cần thiết.Nó chủ yếu phản ánh và đặc trưng cho pha và cấu trúc của vật liệu, các hạt tinh thể (bao gồm cả các tiểu tinh thể có thể có), số lượng, hình thái, kích thước, sự phân bố, định hướng và sự sắp xếp không gian của các tạp chất phi kim loại và thậm chí cả các khuyết tật tinh thể nhất định (chẳng hạn như trật khớp).

Đặc trưng:

- Áp dụng hệ thống quang học cải tiến độ tương phản và hiệu chỉnh màu kép vô cực (ICCS) tốt nhất thế giới để mang đến cho người dùng những hình ảnh sắc nét nhất.

- Sử dụng 5 loại phần trên, 3 loại phần dưới và tổ hợp hai cột, có thể kết hợp tùy ý và linh hoạt theo yêu cầu phát hiện vật liệu và chi phí kinh tế của bạn, có thể thực hiện phân tích vật liệu trong suốt, vật liệu không trong suốt và vật liệu huỳnh quang.Đồng thời, nó có không gian nâng cấp mạnh mẽ để đảm bảo các yêu cầu thử nghiệm trong tương lai của bạn.

- Chiều cao mô hình lớn nhất trong ngành có thể đạt tới 380 mm, cung cấp cho bạn không gian hoạt động đặc biệt.

- Tính linh hoạt gần gũi với người sử dụng, không cần nhân viên chuyên nghiệp nâng cấp các bộ phận của thiết bị và người sử dụng có thể tự mình vận hành.

Lưu ý: ● nghĩa là tiêu chuẩn, ○ có nghĩa là tùy chọn

Tuân theo triết lý khám phá liên tục & tự vượt qua, kính hiển vi luyện kim M10103 mới dành cho nghiên cứu với một số thiết kế tiên phong về ngoại hình và chức năng, được sinh ra để cung cấp một giải pháp phát hiện hoàn hảo và phát triển một mô hình mới trong lĩnh vực công nghiệp.

Đầu xem với tỷ lệ đa tách

Đầu xem M10103 được thiết kế với nhiều tùy chọn về tỷ lệ phân chia.Với hệ thống chụp ảnh chùm tia rộng, trường nhìn siêu rộng 26,5mm có sẵn.Đầu ba mắt với hình ảnh dựng thẳng, tỷ lệ phân tách Hai mắt: Ba mắt = 100: 0 hoặc 0: 100.Hướng di chuyển của các mẫu giống như khi quan sát.Đầu ba mắt với hình ảnh đảo ngược, tỷ lệ phân chia Hai mắt: Ba mắt = 100: 0 hoặc 20:80 hoặc 0: 100.Ngoại trừ việc tập trung 100% ánh sáng vào ống thị kính hoặc ống máy ảnh, có một tùy chọn khác với 20% ánh sáng tới ống thị kính và 80% vào ống máy ảnh, để có thể quan sát thị kính và xuất hình ảnh cùng một lúc.

Hệ thống phân cực

Bộ phân cực và bộ phân tích trong hệ thống phân cực góp phần loại bỏ ánh sáng đi lạc trong phát hiện chất bán dẫn và PCB, có thể đạt được hình ảnh với độ chi tiết rõ ràng.Có máy phân tích cố định và máy phân tích xoay để tùy chọn.Có thể quan sát mẫu ở các góc phân cực khác nhau với 360^.máy phân tích xoay.Bên cạnh đó, hệ thống phân cực này có thể được nâng cấp lên thành hệ thống tương phản nhiễu vi sai Nomarski sau khi lắp đặt phụ kiện DIC được phát triển mới.

Hệ thống tương phản nhiễu vi sai Nomarski

Có thể phát hiện các vết bạc màu trên bề mặt không thể tìm thấy trong trường sáng bằng cách sử dụng phần đính kèm U-DICR để tạo nền có độ tương phản cao.Nó được sử dụng rộng rãi để kiểm tra hạt dẫn điện của LCD, độ xước bề mặt của đĩa chính xác.

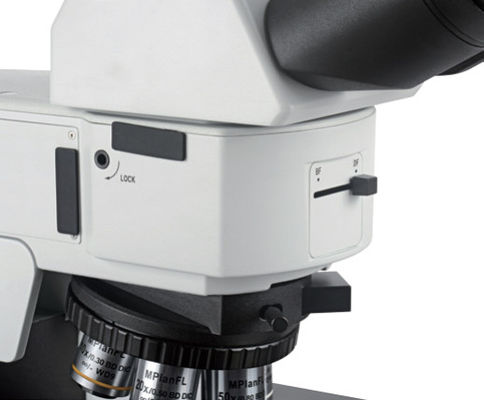

Liên kết giữa bộ lọc mật độ trung tính và công tắc cho BF & DF

Cần gạt phía trước đèn chiếu sáng được sử dụng để chuyển đổi giữa trường sáng và trường tối, và nó song song với bộ lọc mật độ trung tính (ND50).Khi bạn chuyển từ DF sang BF, kính lọc ND50 tích hợp sẽ đóng vai trò phân rã cường độ ánh sáng, khoa học hơn và thoải mái hơn.

Ống mũi tùy chọn

Góc bao gồm giữa trục quang học và trục quay của nhiều mũi khoan được giảm xuống còn 15 °.Sẽ rất hữu ích khi cải thiện độ chính xác của việc căn giữa và lấy nét.Có thể tập hợp tối đa bảy mục tiêu cùng một lúc.Có thể đạt được độ phóng đại liên tục và hợp lý từ thấp đến cao.

Thiết kế gọn nhẹ

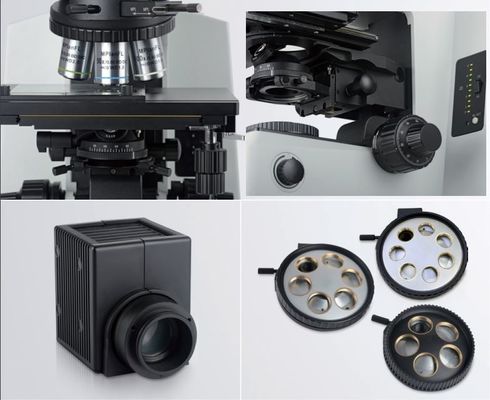

■ Cường độ có thể được điều chỉnh linh hoạt bằng thiết bị làm mờ nằm ​​ở phía bên phải của khung.Điện áp thay đổi tất cả các màn hình kỹ thuật số.Đồng thời điều chỉnh cường độ và lấy nét đồng trục, nâng cao hiệu quả công việc.

■ Có thể chuyển đổi ánh sáng phản xạ hoặc truyền qua bằng nút trên màn hình làm mờ kỹ thuật số.Sử dụng nút RE-SET để giữ cường độ ánh sáng ở mức khoảng 8V (với dấu máy ảnh trên màn hình mờ), đây là điện áp tối ưu cho quang vi.

■ Bốn giá đỡ bộ lọc tích hợp với ba bộ lọc tiêu chuẩn, một giá đỡ trống cho bộ lọc tùy chọn.Tất cả các bộ lọc có thể được di chuyển ra khỏi đường dẫn quang học bằng cách kéo cần gạt ra.

■ Hệ thống lấy nét đồng trục ở vị trí thấp có điều chỉnh độ căng, phạm vi thô là 25mm và độ chính xác nhỏ là 0,001mm.Có thể đo chiều cao của một mẫu nhỏ, chẳng hạn như bi hàn.

Giai đoạn có điều chỉnh ở bên tay phải

Giai đoạn cơ khí hai lớp 4 inch, nó có thiết bị khóa để hạn chế chuyển động của trục Y.Nó được sử dụng rộng rãi trong phát hiện ngang để tránh bỏ sót.Tấm kính có thể gắn được để truyền ánh sáng.

Đèn chiếu sáng truyền và phản xạ

Đèn chiếu sáng 12v 100W tuổi thọ cao với bóng đèn halogen PHILIPS 7724, cung cấp ánh sáng đồng đều và sáng.Bộ ngưng tụ achromatic loại xoay ra mới (NA0.9) tối ưu hóa hiệu suất chiếu sáng Kohler ở độ phóng đại thấp hơn và hiệu chỉnh quang sai màu và hình cầu.

Mục tiêu luyện kim bán thơm LWD chuyên nghiệp

■ Vật kính BD được thiết kế cho mọi mục đích, có sẵn để quan sát trường sáng / trường tối / phân cực / DIC.Với nhiều ánh sáng truyền qua, hiệu quả của việc kiểm tra mẫu được cải thiện.

■ Sử dụng nghiêm ngặt thấu kính có độ truyền cao và công nghệ phủ tiên tiến, nó khôi phục lại màu sắc tự nhiên của mẫu.

■ Vỏ nhôm giúp giảm trọng lượng, ngăn ngừa ô nhiễm và cũng cải thiện khả năng điều khiển của ống nghe.

■ Thiết kế bán sắc giúp cải thiện độ tương phản và độ nét của hình ảnh.

■ Khoảng cách làm việc dài đáp ứng nhu cầu phát hiện chuyên nghiệp, nó được ứng dụng rộng rãi trong tất cả các loại lĩnh vực công nghiệp.

■ Các vật kính này cũng có thể được sử dụng trong quan sát huỳnh quang.

■ Mục tiêu trường sáng LWD chuyên nghiệp cho tùy chọn.

Thị kính kế hoạch trường siêu rộng điểm mắt cao

■ Thị kính M10103 vượt qua trường nhìn thông thường 22mm, đạt đến 25mm và 26,5mm, trường nhìn rộng hơn và mượt mà hơn, rất hữu ích để cải thiện hiệu quả công việc.

■ Chốt định vị trên thị kính lắp vào ống thị kính, cố định thị kính để dễ dàng lấy nét.Phạm vi điều chỉnh lớn hơn của diopter từ -8 đến +5, đáp ứng nhiều nhu cầu của người dùng khác nhau.

■ Có thể lật lên cốc thị kính để tránh ánh sáng đi lạc bên ngoài.Người đeo kính nên úp cốc xuống để bảo vệ cả kính và thị kính.

M10103 có sẵn cho đa quan sát, chẳng hạn như trường sáng, trường tối (chỉ ánh sáng phản xạ), phân cực, DIC (chỉ ánh sáng phản xạ).

Kích thước kính hiển vi luyện kim quang học M10103 (mm)

Sơ đồ bố trí chung của kính hiển vi luyện kim dòng M10103
