Thông tin chi tiết sản phẩm:
|
| Mũi: | Mũi mã hóa 6 lỗ | Độ phân giải Z: | 0,1um |
|---|---|---|---|
| Kích thước: | 1050X450X690mm | Vôn: | 110-220VAC,60/50Hz |
| Quyền lực: | 80w | Nhiệt độ làm việc.: | 10°~38°C |
| Độ ẩm làm việc: | 10%~90%（Không ngưng tụ） | phạm vi di chuyển: | 100mm |
| trọng lượng: | 86kg | Độ lặp lại: | 15um |
| Thời gian sống của đèn LED: | 40000 giờ | Phương thức xem: | Đèn LED truyền/phản xạ |
Giàn kính hiển vi 3D tự động công nghiệp M10132 Thiết kế công nghiệp
M10132 là hệ thống kính hiển vi tích hợp quan sát+đo lường+ghi hình.Nó tích hợp kính hiển vi soi nổi, kính hiển vi luyện kim, kính hiển vi đo 3D thành một, thông qua quan sát ánh sáng tự động hàng đầu, nền tảng cơ giới với phạm vi di chuyển lớn 300x300mm, đến giao diện người dùng đầy đủ chức năng, theo nghĩa thực, từ hình ảnh ở quy mô vĩ mô đến phép đo chi tiết ở quy mô vi mô .
Các tính năng: Lấy tiêu điểm quang học làm nguyên tắc đo và áp dụng phương pháp phát hiện quang học có độ chính xác cao để đo kích thước chính xác.Không chỉ có thể căn chỉnh hình ảnh mục tiêu mà còn có thể quan sát trạng thái bề mặt của điểm đo và có thể đo được chiều cao, chiều dài, đường kính, chu vi, v.v.. Độ phóng đại cao, phù hợp với
Đo lường các sản phẩm chính xác và cũng có thể được sử dụng làm kính hiển vi công suất cao.
Hệ thống đo lường quét 3D hoàn toàn tự động
Kính hiển vi luyện kim cấp độ nghiên cứu M10132 mới đã nâng cấp lên mô hình bàn làm việc có động cơ XYZ, kết hợp với phần mềm 2D/3D mạnh mẽ, tích hợp một số tính năng đầu tiên. Từ ngoại hình đến hiệu suất, nó bám sát xu hướng thiết kế hàng đầu quốc tế. Chúng tôi sẽ tiếp tục để cung cấp cho khách hàng các giải pháp kiểm tra công nghiệp 3D hoàn chỉnh.

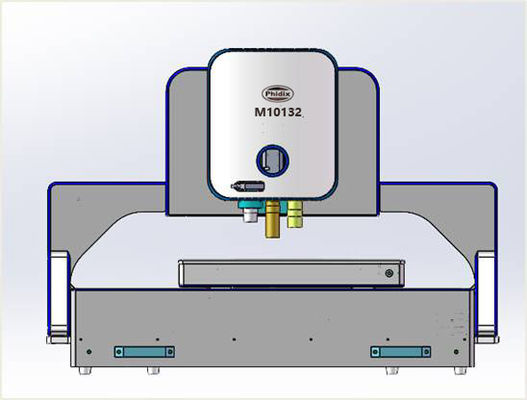

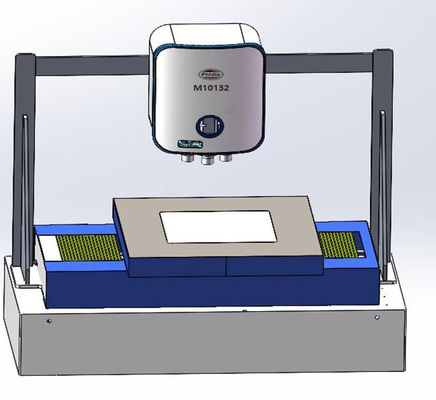

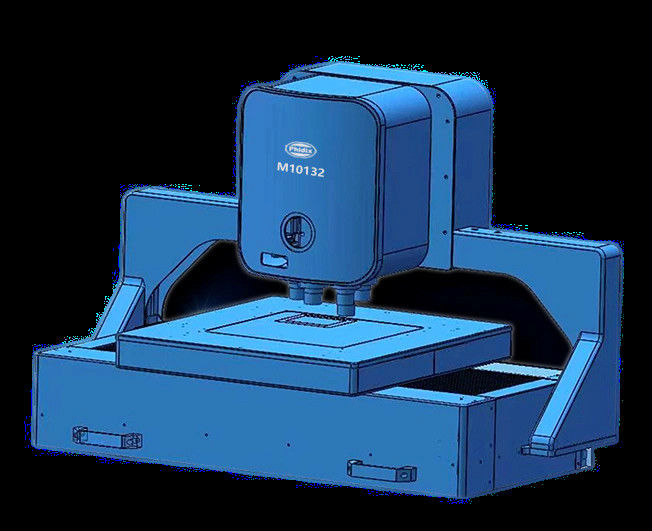

Kính hiển vi 3D tự động công nghiệp M10132
• Hệ thống đo kính hiển vi công nghiệp cơ giới kiểu giàn với máy tính & phần mềm
•Mũi cơ giới 6 lỗ với kế hoạch vô cực LWD Metallurgical 5x10x20x50x100x
•Phạm vi di chuyển của bệ làm việc có động cơ X/Y/Z 300x300/20mmResolution15um
•Bản đồ điện thời gian thực của máy ảnh Marco để tổng quan & hướng dẫn đến bất kỳ điểm thú vị nào
• Phần mềm phiên bản nâng cao 3D bao gồm chức năng đo và ghép hình ảnh 2D & 3D hoàn toàn tự động
| vật phẩm | Sự chỉ rõ | m10127 |
|
Cơ thể chính
|
Nosepiece: 6 lỗ mã hóa cơ giới Nosepiece | ● |
| Mục tiêu: Infinity LWD Semi-APO Luyện kim 2x,5x,10x,20x,50x,100x | ● | |
| Tuổi thọ LED: 40000 giờ | ● | |
| Phương pháp xem: Đèn LED truyền/phản xạ | ● | |
| Phương pháp xem: Phân cực | ○ | |
| Phương pháp xem: DIC | ○ | |
|
Sân khấu cơ giới XYZ
|
Độ lặp lại: 15um | ● |
| Độ lặp lại: 3um | ○ | |
| Tốc độ di chuyển: 12 mm/giây (tối đa) | ● | |
| Phạm vi di chuyển: 300x300mm | ● | |
| Kích thước sân khấu: 550X570X65mm | ● | |
| Tải trọng sân khấu: 10kg | ● | |
| Điều khiển cơ giới Z | Tốc độ lấy nét tự động 0,3 giây (Nhanh nhất), Thông thường 1-3 giây | ● |
| Độ phân giải Z: 0,1um | ● | |
| Tốc độ di chuyển: 20 mm/giây (tối đa) | ● | |
| Phạm vi di chuyển: 100mm | ● | |
| Máy ảnh siêu nhỏ | Máy ảnh kỹ thuật số: Máy ảnh kỹ thuật số màn trập 9.0M USB3.0 GS, 1 ''CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| Giai đoạn vòng | Xoay 360°, Điều chỉnh góc nghiêng 30° | ○ |
| Máy ảnh Marco | Xem Trường Lên Đến 70mm*90mm, Độ Phân Giải 0.2mm | ○ |
| Máy tính |
Dell Xeon W-2265 12 Nhân 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, Phần mềm được cài đặt sẵn.Máy tính tiêu chuẩn cho phần mềm phiên bản 2DF, 3D |
● |
|
Dell i5 64G 256G+1T, Đồ họa 2G, 27"4K, Phần mềm được cài đặt sẵn. Máy tính tiêu chuẩn cho phần mềm phiên bản 2D, 2DB |
○ | |
| Phần mềm | 3D, Thêm Quét 3D, Dành cho Sân khấu XYZ+Máy tính | ● |
| 2D, Quét mặt phẳng,Dành cho Giai đoạn XY hoặc XYZ+Máy tính | ○ | |
| 2DF, Quét kết hợp lên/xuống thêm, cho sân khấu XYZ+máy tính | ○ | |
| Định dạng hình ảnh | Đầu ra: JPEG,TIFF | ● |
|
cơ giới hóa giai đoạn làm việc |
Bệ làm việc cơ giới hóa XYZ, Động cơ bước 2 pha, Mô-đun có độ chính xác cao, Vật liệu hợp kim nhôm, Anodized bề mặt, Chống ăn mòn và chống trầy xước | ● |
Lưu ý: ● có nghĩa là tiêu chuẩn, ○ có nghĩa là tùy chọn
Phần mềm quét kính hiển vi hoàn toàn tự động
2D 2DB
Cơ giới hóa X/Y Cơ giới hóa X/Y/Z
Quét mặt phẳng 2D Quét vát 2D
2DF 3D
X/Y/Z Có động cơ X/Y/Z Có động cơ
Quét tổng hợp 2D Quét 3D
